Carte 8 relais pilotés par DMX



Présentation



Cette carte permet de commander la fermeture et l'ouverture de 8 contacts NO par l'intermédiaire d'un signal DMX512. Il devient alors possible de piloter un appareil électrique non équipé d'une interface DMX (tubes fluos, moteurs ...)



Description technique

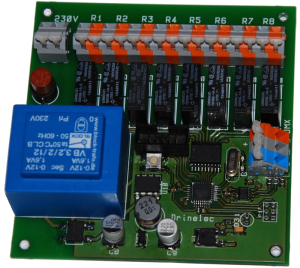

carte 8 relais

  • Alimentation 230V (possibilité d'alimenter en 12 ou 24V  CC ou CA à préciser à la commande)
  • Relais 3A 1 contact NO.
  • Tous les contact des relais sont indépendants ( pas de liaison commune)
  • Possibilité de raccorder une ou des carte(s) extension 24 relais





Configuration de la carte



  • Version simple : Un bouton poussoir actionné à la mise sous tension permet de mettre la carte en mode configuration. Le premier canal DMX non nul devient le canal de base, la carte est alors configurée
  • Version programmable : Un module afficheur boutons permet de programmer les fonctions avancées de la carte :
    • programmation des canaux DMX indépendante sur chaque relais
    • réglage des seuils de déclenchement haut et bas indépendants sur chaque relais.
    • Mode test local des relais (sans signal DMX).
    • Mode test affichant le niveau DMX des canaux programmés.
    • ... possibilité de rajouter des fonctions personnalisées.
    Le module  "afficheur boutons" peut être déconnecté une fois la carte programmée et servir à programmer d'autres cartes

Télécharger le document au format pdf.

Prix (Public HT)

- Carte 8 relais : 257 €

- Module afficheur : 30 €

- Support de fixation de la carte 8 relais sur rail DIN : 30 €
