Carte 32 transistors MOSFET pilotés par DMX

Présentation

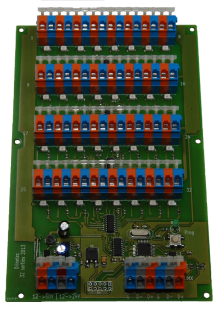

Cette carte permet de contrôler 32 transistors MOSFET (canal N) par l'intermédiaire d'un signal DMX512.

Exemples d'utilisation :

• Commande de relais de puissance
• Commande d'électrovannes
• Commande d'allumeurs de feux d'artifice
• Commande de leds 12V ou 24V (Tout ou Rien)
• ...

Description technique

• Alimentation de l'électronique : 12V à 24V courant continu

• Alimentation des sorties : 12V à 60 V courant continu

• Courant Max par transistor : 2A. Total des courants 12A
• Borne positive commune, borne négative commutée
• Indication de l'état de chaque sortie par led

• Possibilité de raccorder un module afficheur


Configuration de la carte

• Sans le module afficheur : Un bouton poussoir actionné à la mise sous tension permet de mettre la carte en mode configuration.
  Le premier canal DMX non nul devient le canal de base, la carte est alors configurée
• Avec le module afficheur : Un module afficheur boutons permet de programmer les fonctions avancées de la carte :
  • programmation de l'adresse DMX de la carte

  • réglage des seuils de déclenchement haut et bas.
  • Mode test local des relais (sans signal DMX).
  • ... possibilité de rajouter des fonctions personnalisées.
  Le module  "afficheur boutons" peut être déconnecté une fois la carte programmée et servir à programmer d'autres cartes

Télécharger le document au format pdf.

Prix (Public HT)

- Carte 32 transistors : 310 €

- Module afficheur : 30 €

- Support de fixation sur rail DIN : 35 €
